受到能源转型和新能源技术发展的推动,市场对高效、小型化逆变器的需求不断增长。氮矽科技积极布局逆变器领域,最新发布了国际首款采用TO247-4封装的集成驱动氮化镓器件DXC3065S2TB,并将携手微型逆变器设计厂商涞顿科技和生产厂商安科讯合作开发采用氮化镓技术的新一代微型逆变器。这一合作将为电力电子应用领域带来重大突破,并对能源转型和可持续发展做出积极贡献。

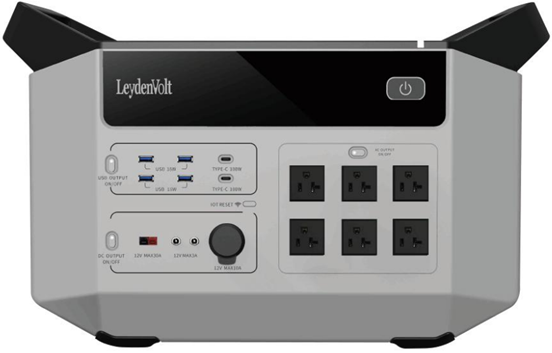

涞顿科技户外移动电源产品
作为一家专注于氮化镓功率器件及驱动芯片研发与销售的公司,氮矽科技凭借其国内独有的核心氮化镓驱动技术实力和丰富的经验,成为了涞顿科技和安科讯的合作伙伴。三方将各自发挥其优势,共同研发创新产品。通过充分利用氮化镓开关的高频与高效上的优势,解决传统逆变器存在的“体积大、效率低”等问题,进一步满足消费者对微型逆变器“体积小、效率高”的需求,并推动电力电子应用领域的发展。
氮矽DXC3065S2TB集成驱动器件助力新款氮化镓微型逆变器
DXC3065S2TB作为氮矽科技PIIP™ GaN系列产品的最新力作,将在此次合作中作为新款氮化镓微型逆变器的核心功率器件。DXC3065S2TB采用TO247—4封装,内置 650V 耐压,80m Ω 导阻,最大漏源极电流30A的增强型氮化镓晶体管,集成驱动器的开关速度超10MHz,具有零反向恢复损耗。

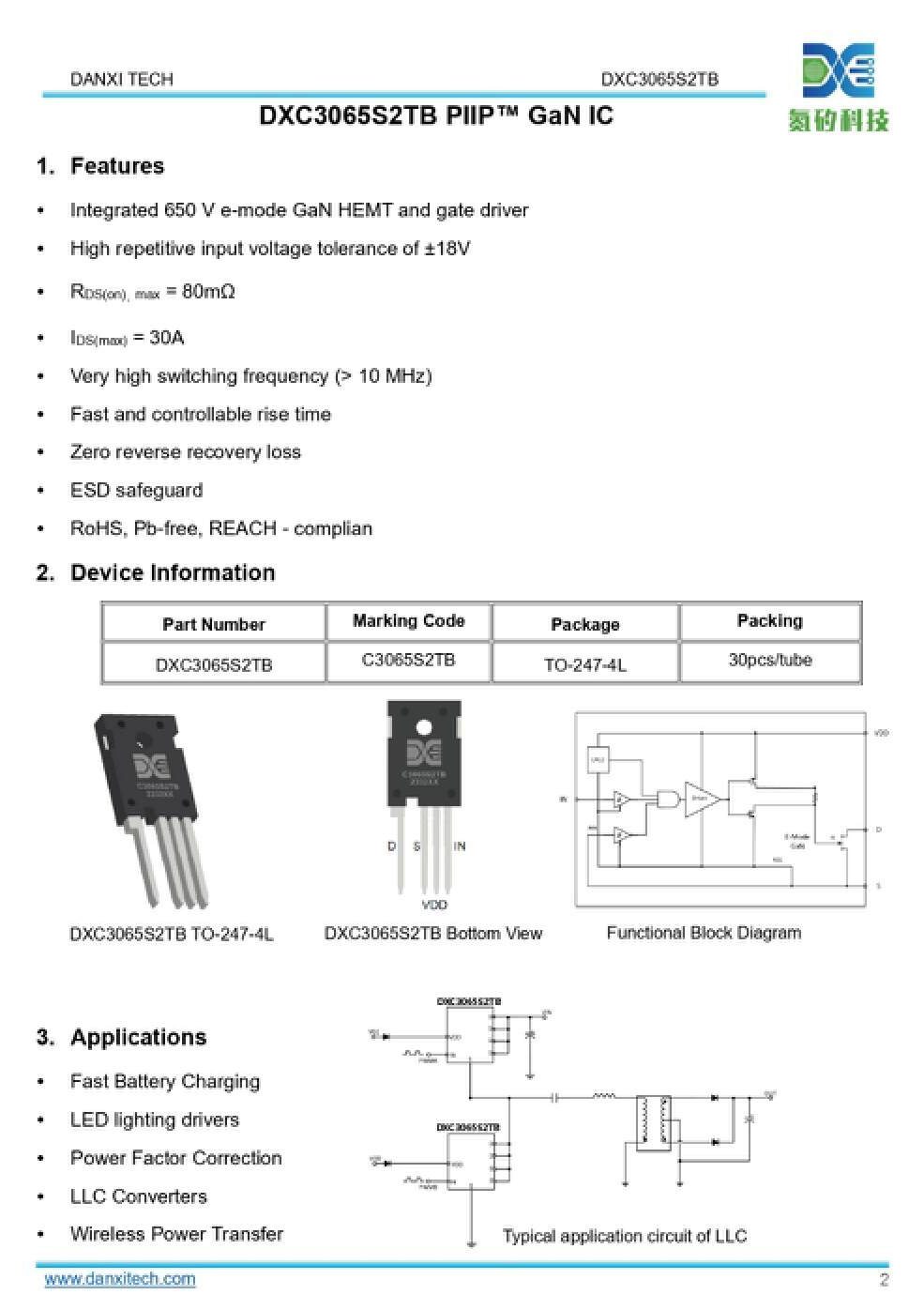

DXC3065S2TB规格书图
区别于PIIP™ GaN系列的其他产品,氮矽DXC3065S2TB首次在TO系列封装工艺上采用了埋阻封装,通过将上拉电阻集成到TO247封装内,在节省了PCB占板面积的同时保证了开关波形的稳定,此外由于埋阻工艺可以有效减小寄生电感和寄生电阻,具有高可靠性和高效率的特点。

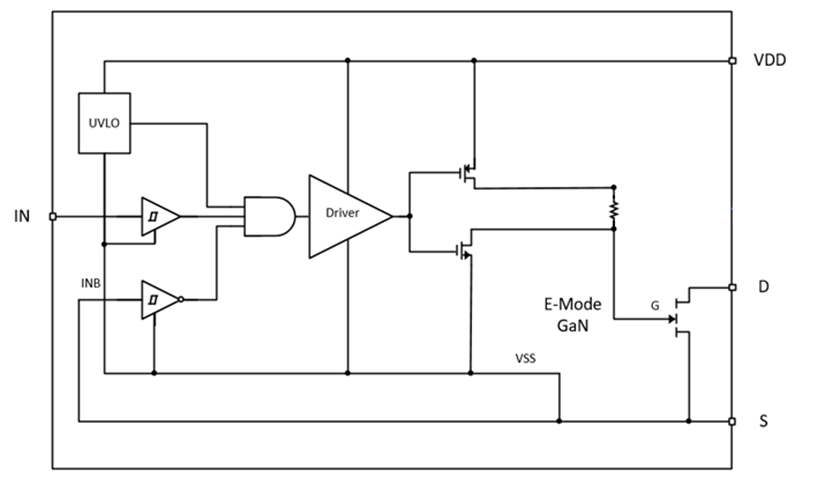

DXC3065S2TB内部电路框图
支持0~18V的宽电压输入范围
DXC3065S2TB的PWM输入(IN)电压范围为0~18V,几乎兼容市面所有的PWM控制器的输出,为电源设计人员提供了极大的便利。
支持UVLO欠压锁定功能
DXC3065S2TB的UVLO 阈值为 3.8V,当供电电压VDD低于UVLO时,内部电路处于待机状态,直到VDD达到启动电压,该功能有效避免了由于电源电压的波动导致器件误开启失效的问题,这也是PIIP™ GaN具备高可靠性的主要原因之一。
更高效的能源转化
DXC3065S2TB可以充分发挥氮化镓器件高频和零反向恢复的优势,最大程度地提高能源的转换效率,减少能源损耗。

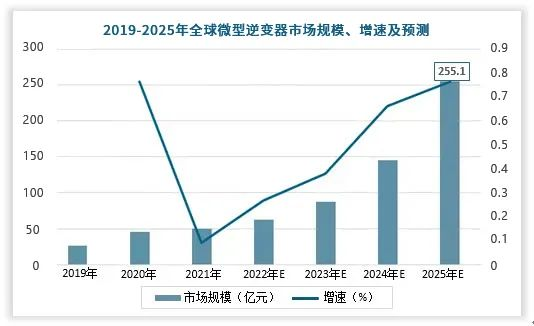

随着光伏技术的普及和推广应用,微型逆变器的应用场景变得更加多样化,预计到2025年将达到50亿美元以上。其中,家庭应用是微型逆变器市场的主要领域,占据了市场份额的60%以上。然而,随着市场需求的不断增长,传统的Si MOSFET已经无法满足功率提升和小型化轻量化方面的需求。为了解决这些应用挑战,采用DXC3065S2TB是一个有效的解决方案。此外,DXC3065S2TB还在数据中心、通信基站和电动汽车充电桩等工业领域提供高可靠性的解决方案。
数据来源:关研报告网
DXC3065S2TB的推出不仅标志着氮矽科技在工业领域布局的进一步深化,而且也代表着氮矽科技在推动电力电子技术创新方面的重要一步;而通过与涞顿科技和安科讯的战略合作,氮矽科技将继续引领氮化镓革命性突破,为用户提供更加高效、可靠的产品和解决方案,共创绿色未来。
